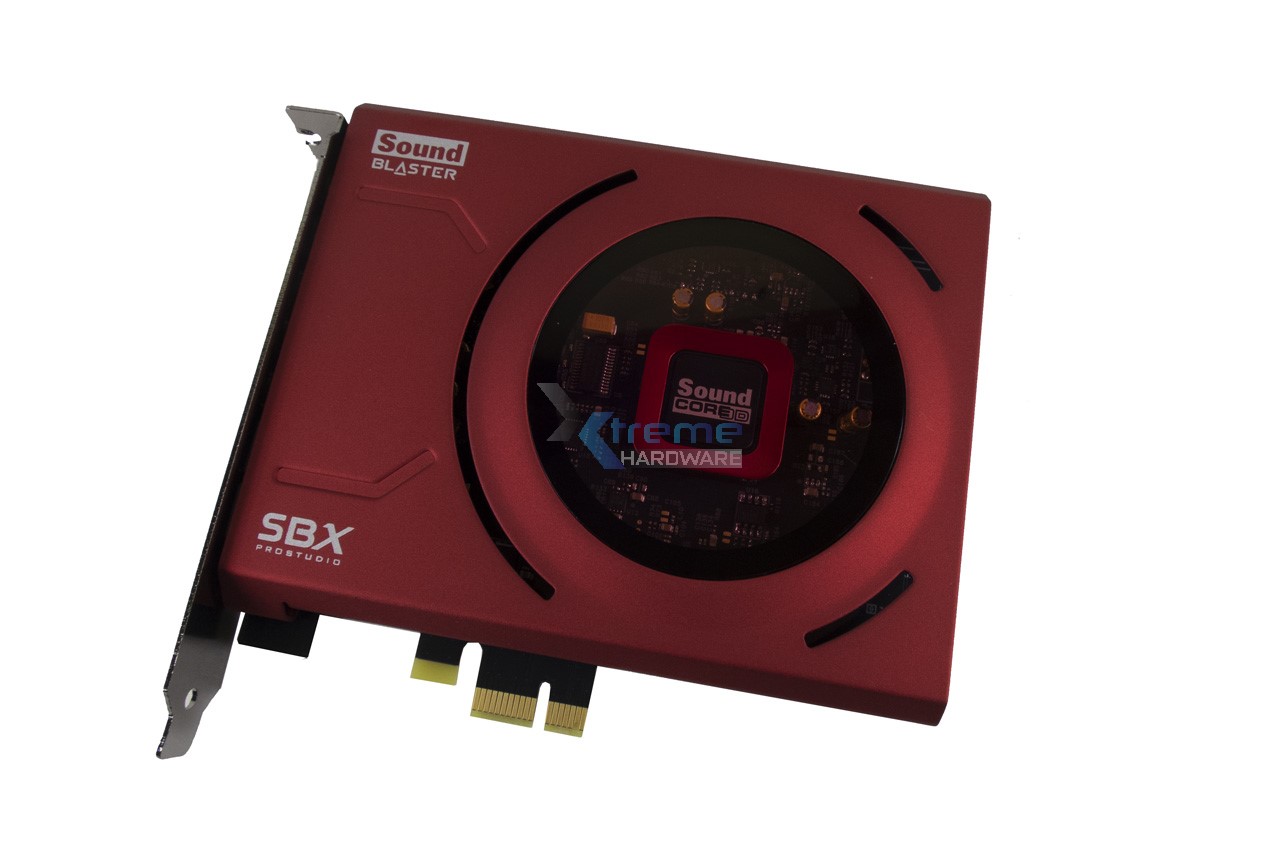

La Creative Sound Blaster Z SE presenta dimensioni e look identici al classico modello Z. Troviamo infatti una cover in metallo di colore rosso con una finitura rugosa e con un’apertura centrale di forma circolare realizzata in plastica che punta subito l’attenzione al cuore pulsante della scheda audio ovvero al chip del processore sonoro Sound Core3D. L’aspetto risulta nel complesso elegante e curato. Vedremo a seguire cosa si cela sotto questa robusta cover in metallo.

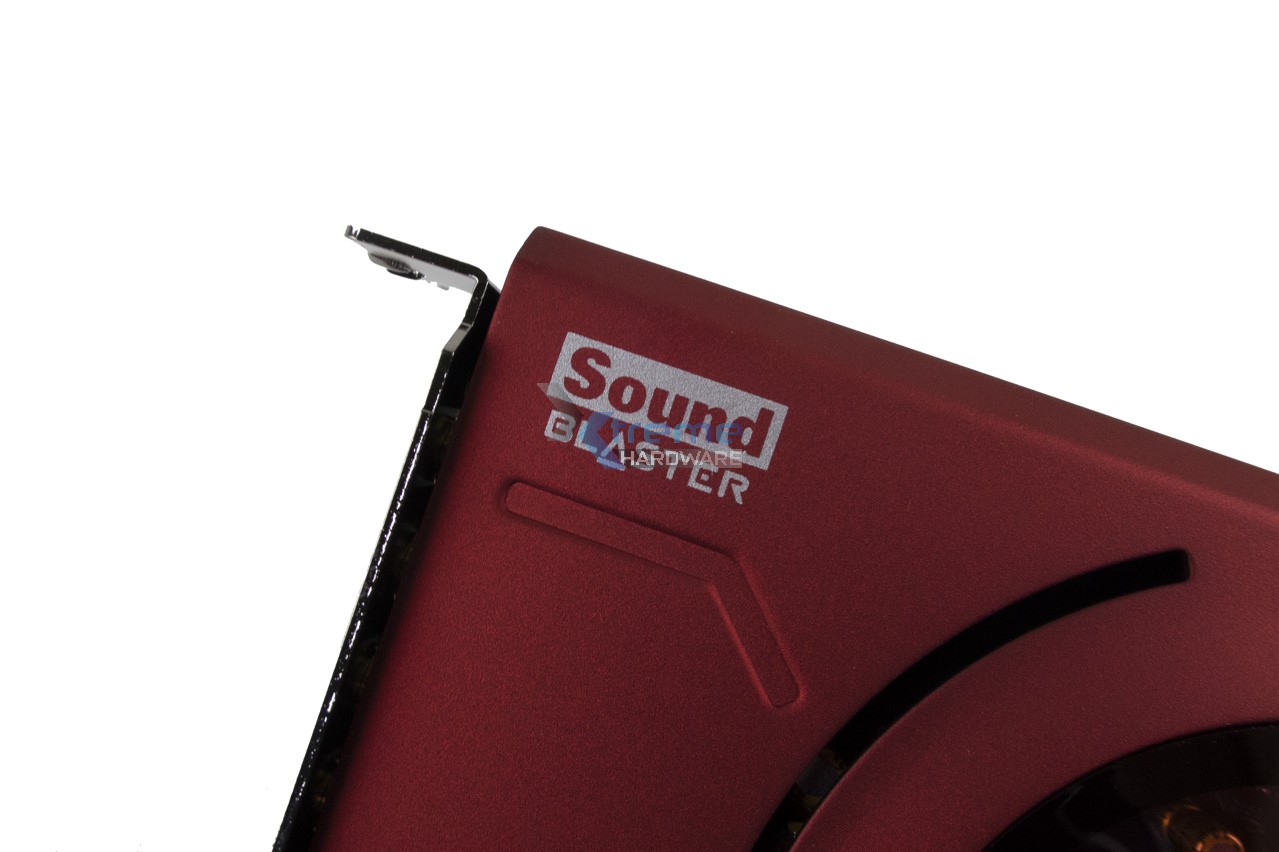

Non mancano piccoli dettagli che arricchiscono il look e design della scheda audio. Nell’angolo superiore sinistro troviamo riportato la scritta ‘’Sound Blaster’’

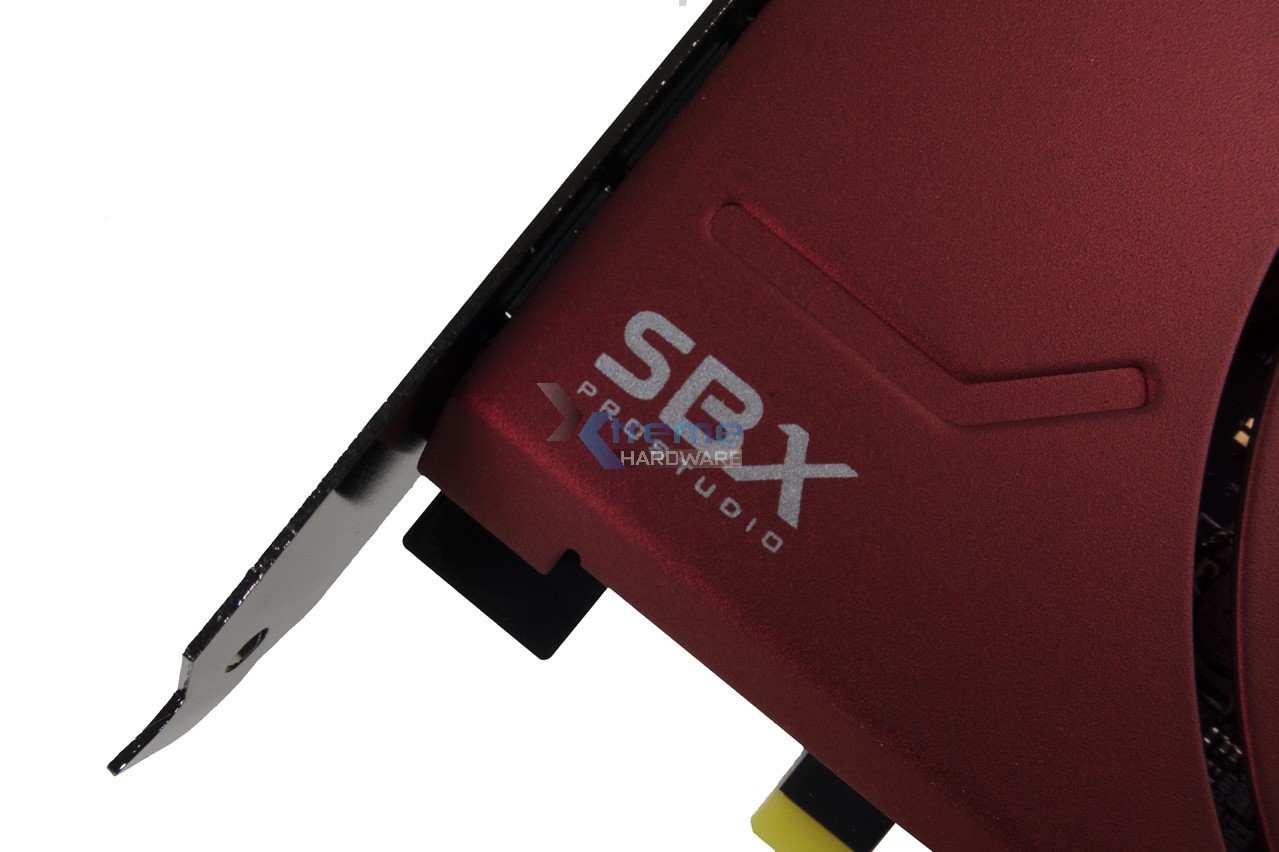

Mentre in quello inferiore la scritta ‘’SBX’’.

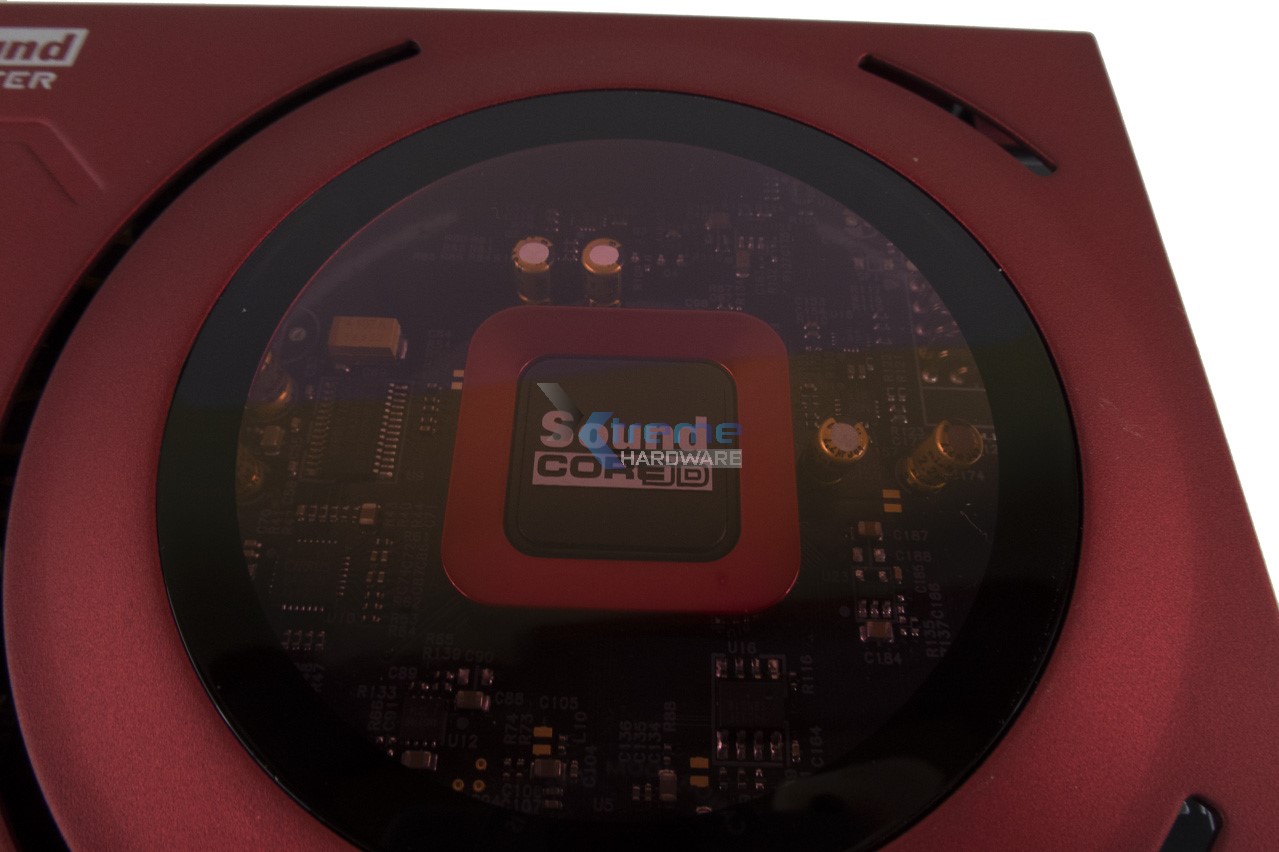

Come già riportato la cover in metallo offre una visione immediata al chip Sound Core3D grazie ad un’apertura di forma circolare. Questa è dotata di un inserto in plastica trasparente che permette di proteggere da polvere o altro la componentistica del PCB posto dietro.

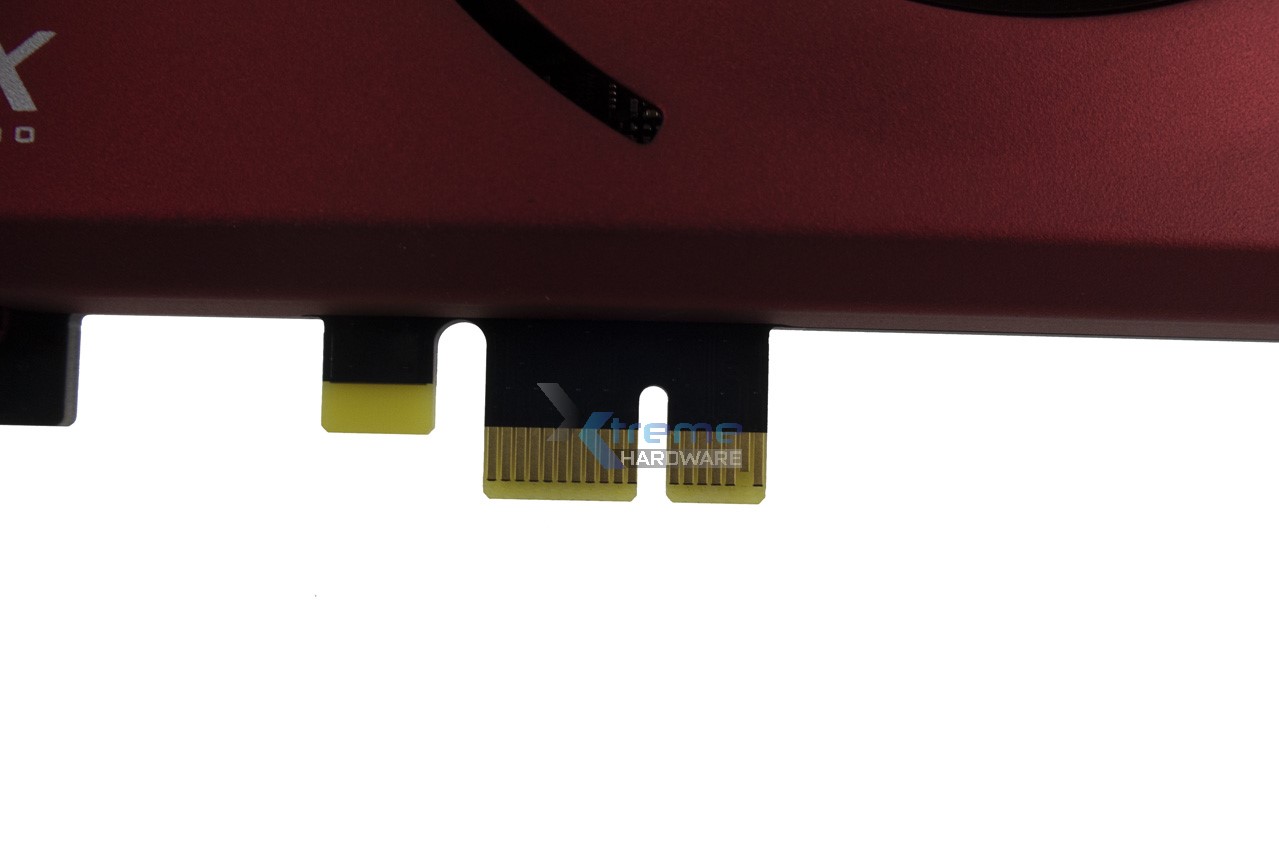

La Creative Sound Blaster Z SE utilizza un connettore PCI-E x1 per poter essere installata sulla scheda madre. Naturalmente in assenza di suddetto connettore sulla vostra scheda madre potrete sfruttare un PCI-E x4 o x16.

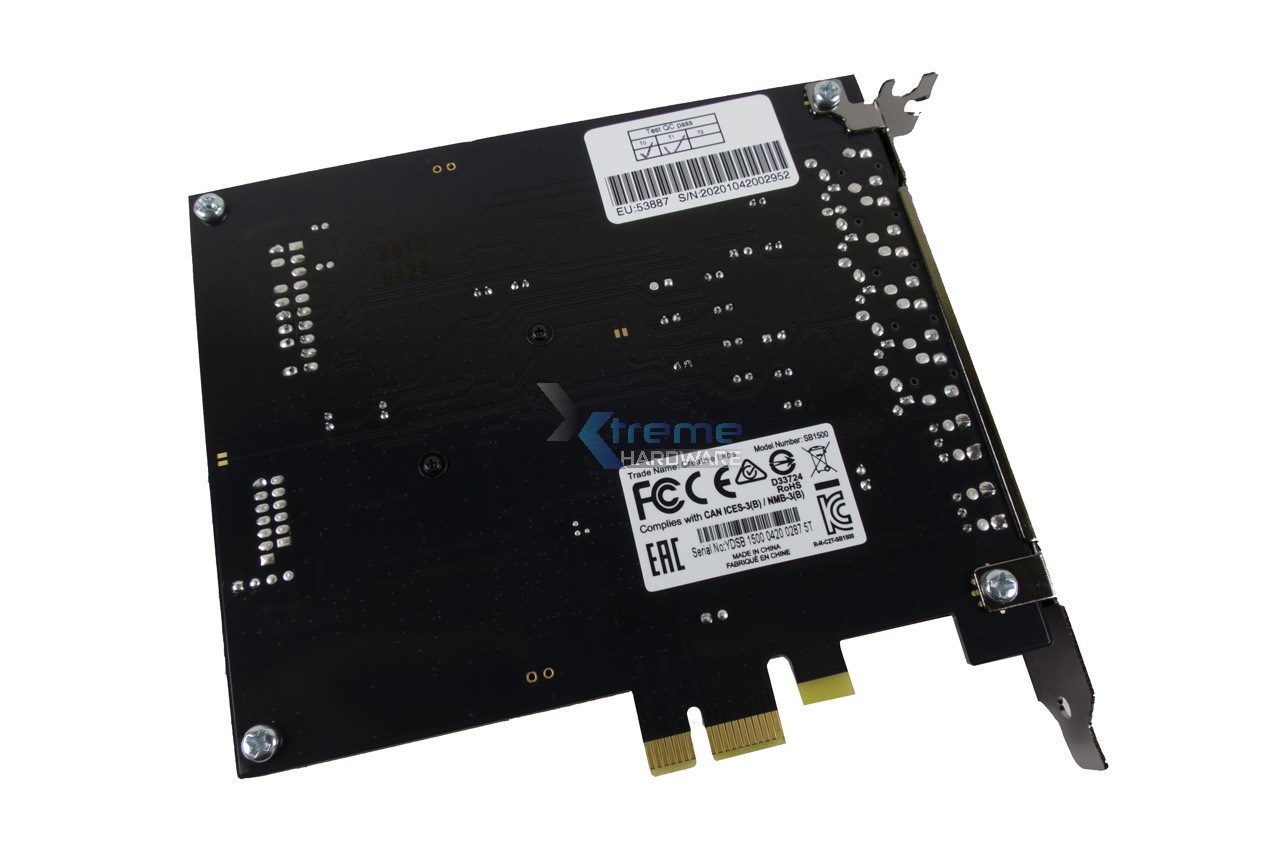

Posteriormente il PCB della Sound Blaster Z SE si presenta pulito e caratterizzato solo dalle viti che tengono in sede la cover e la staffa PCI-E nonché da un adesivo che certifica il QC Pass.

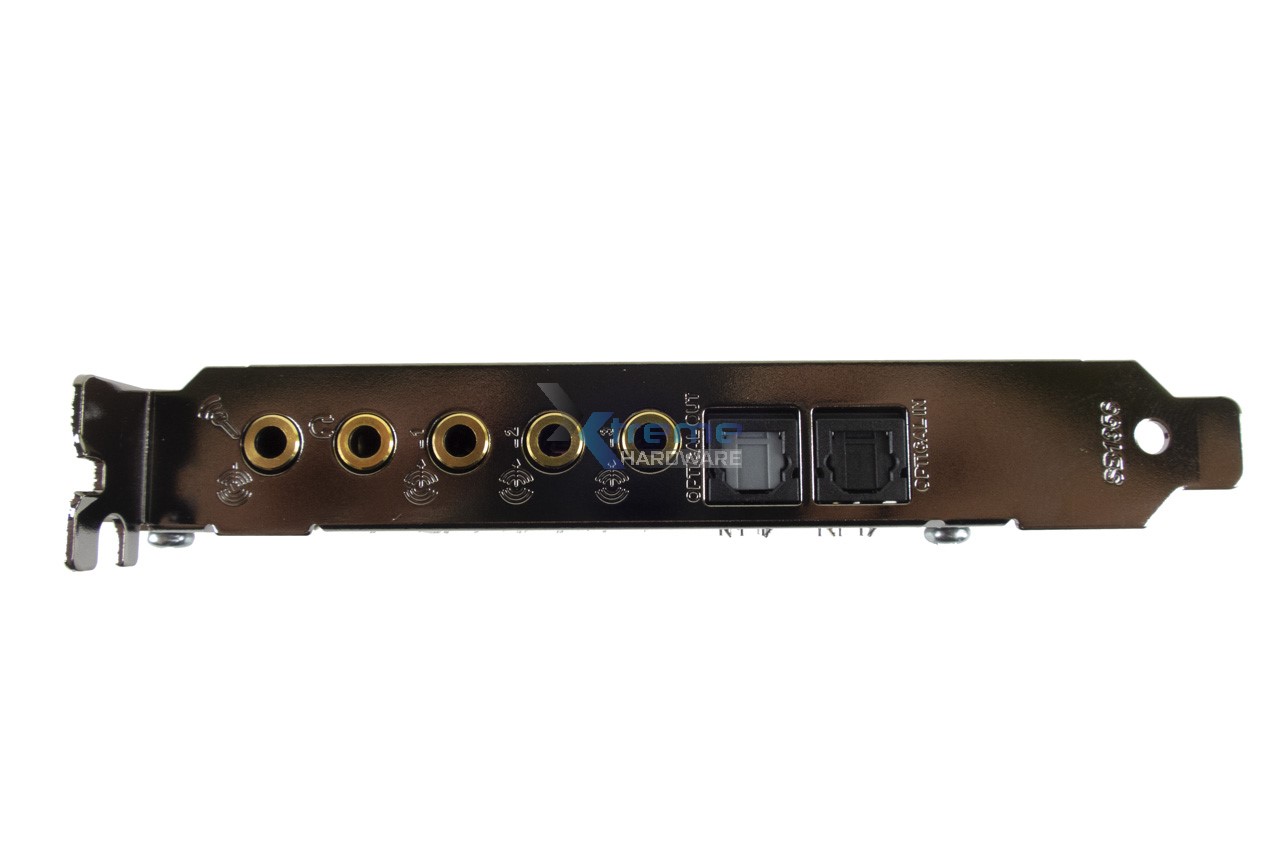

Ponendo la scheda sul lato possiamo dare uno sguardo alle entrate offerte. Troviamo cinque connettori Jack 3,5 mm placcati oro (i primi due sono per microfono e cuffie mentre gli altri tre sono le uscite per gli altoparlanti), una Optical Out e una Optical In.

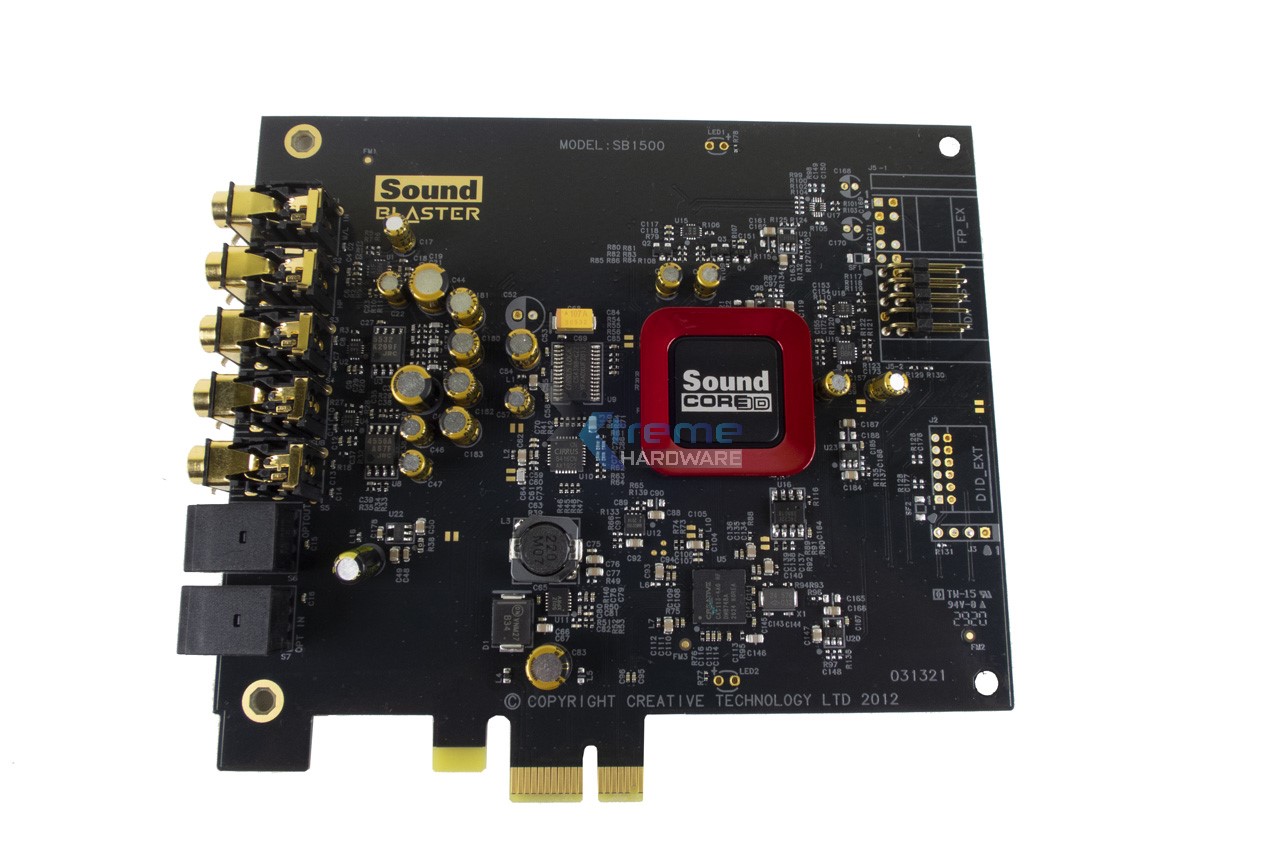

Andiamo ora a dare uno sguardo a cosa si cela sotto la suddetta cover. Rimosse le quattro viti posteriori si rimuove con estrema facilità la cover. Il PCB in colorazione nera presenta tutta la componentistica necessaria in maniera ordinata e pulita.

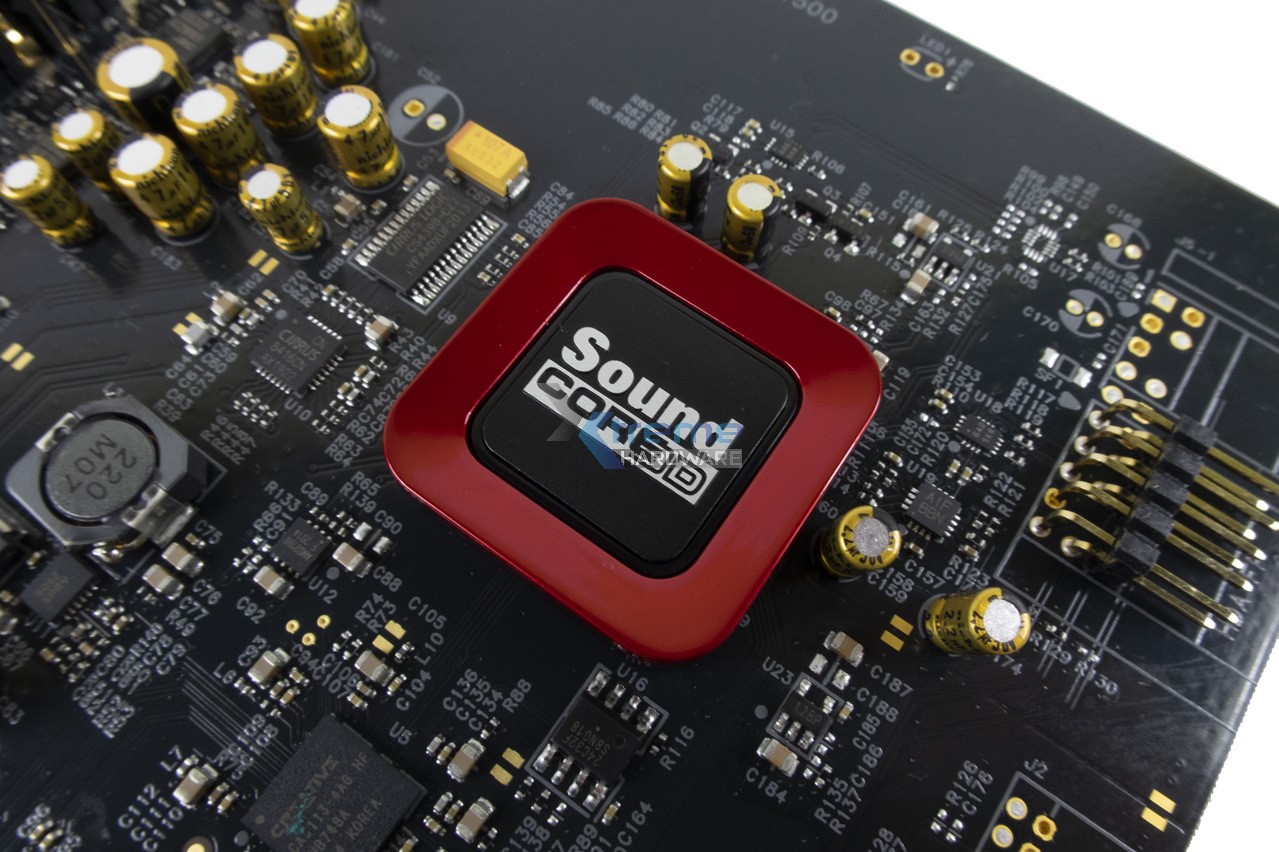

L’occhio subito punta al chip del processore sonoro Sound Core3D che presenta una cover esterna sempre a tema.

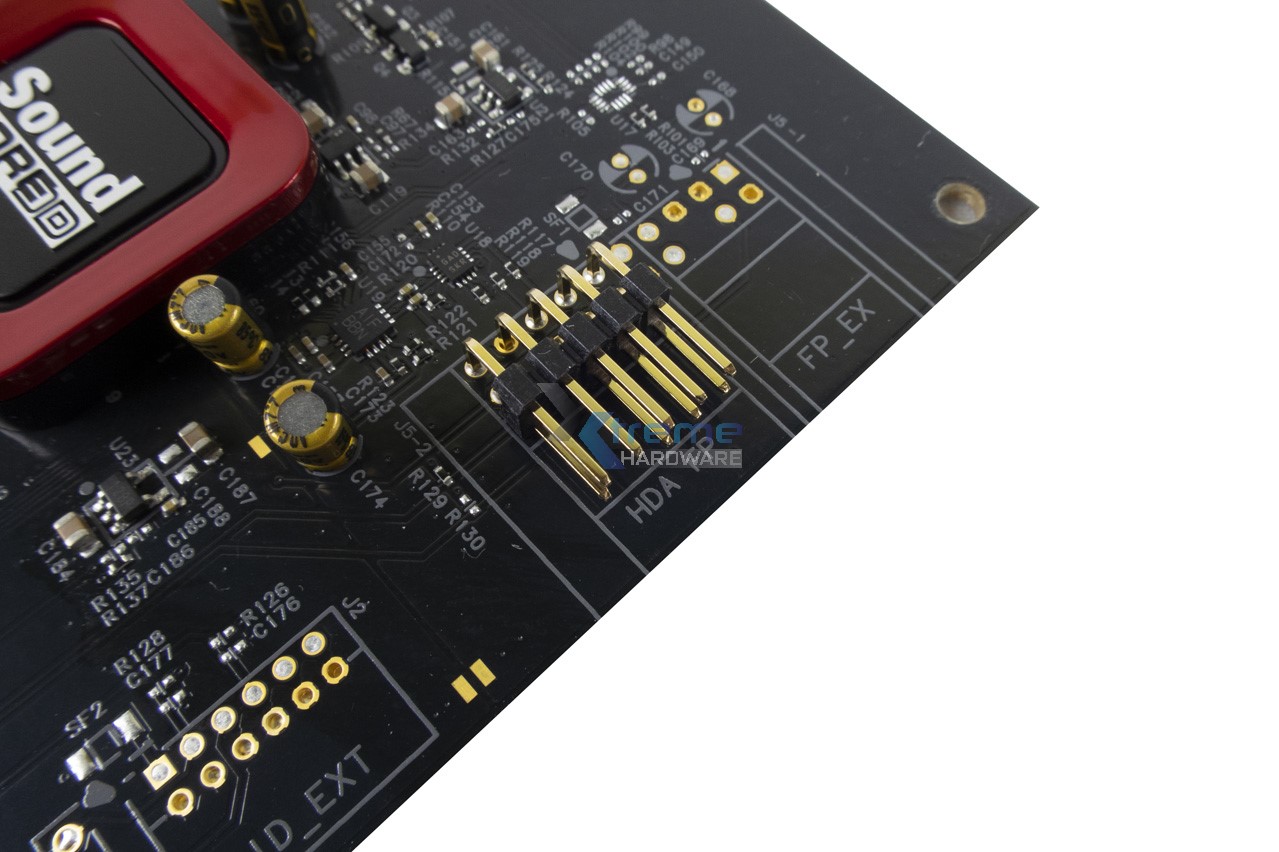

Sul lato interno del PCB troviamo l’Header HDA che permetterà di collegare le uscite audio del case direttamente alla scheda audio Creative Sound Blaster Z SE.

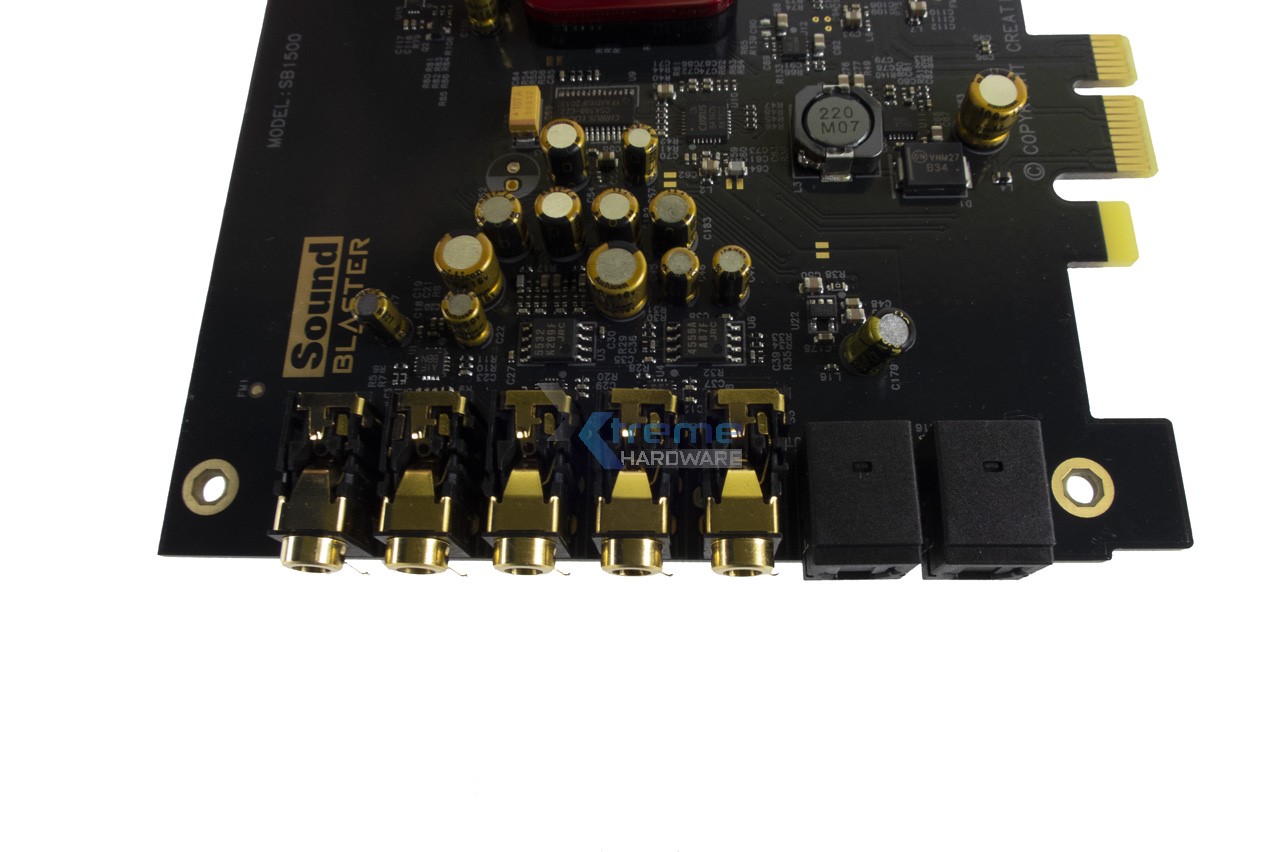

Sul lato esterno invece troviamo i già visti connettori Jack 3,5 mm placcati oro e le porte TOSLINK Out e IN.

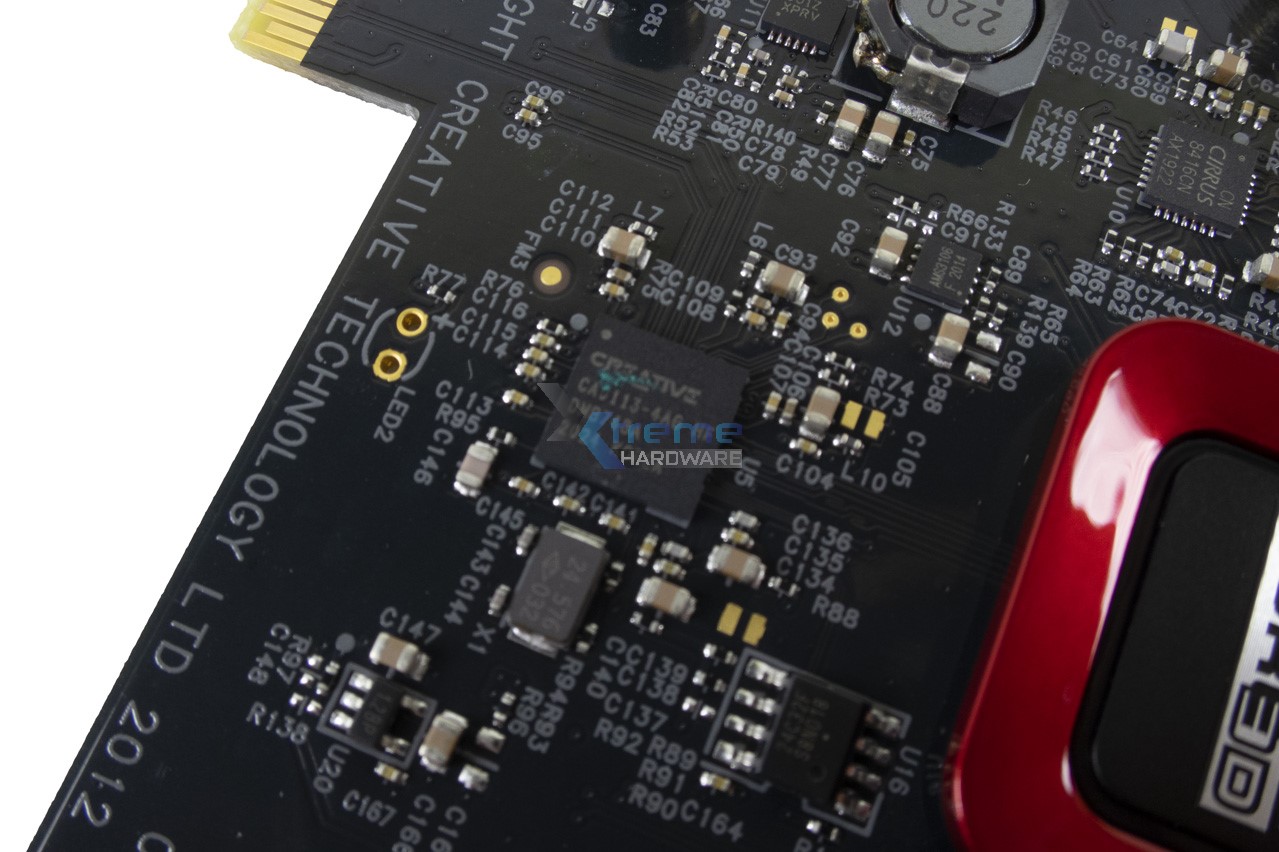

Poco sotto il Sound Core3D troviamo invece un altro importante chip audio che è il Creative CA0113-4AG HF. Questo chip possiamo ritrovarlo in quasi tutta la serie Sound Blaster Z di Creative.

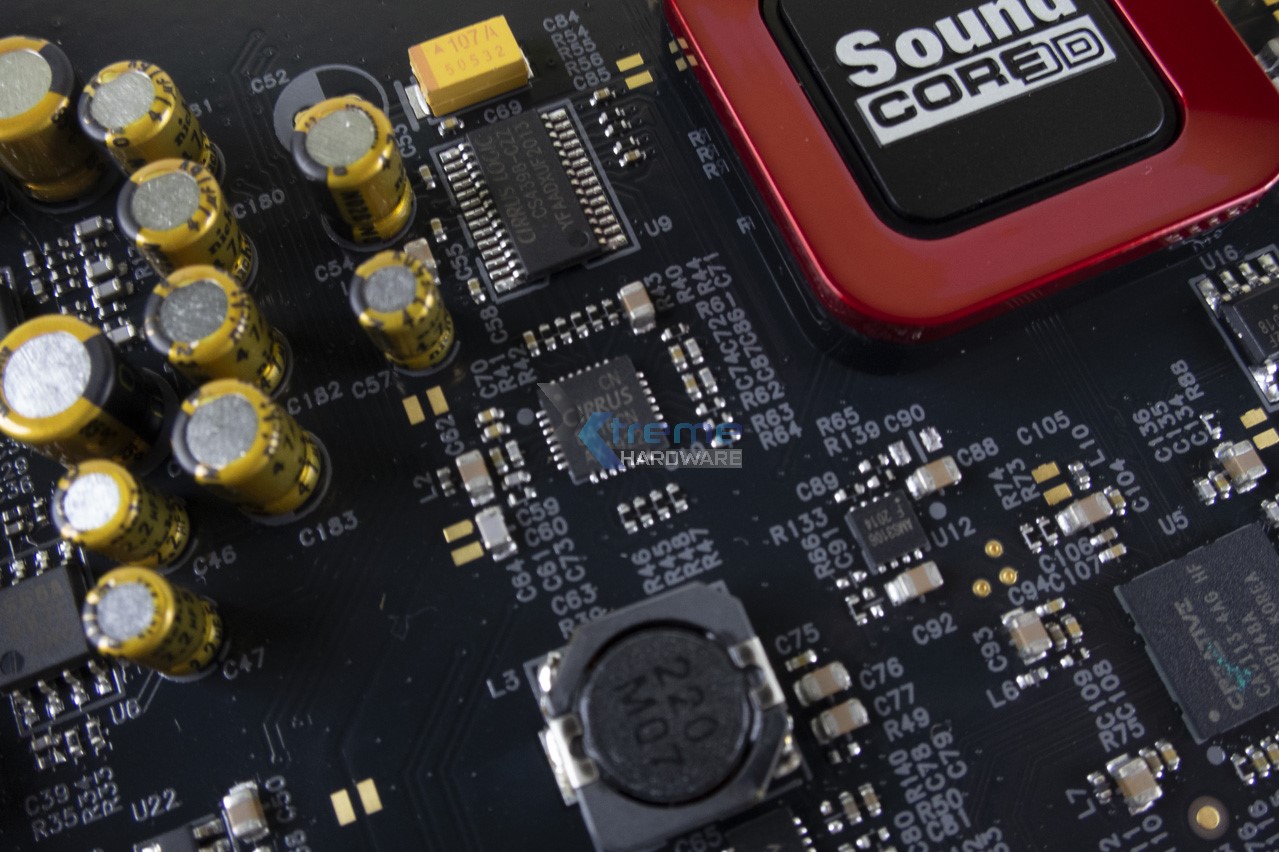

A seguire abbiamo due chip brandizzati Cirrus. Il primo è il Cirrus 8416CN che è un ricevitore con interfaccia audio digitale a 192 kHz

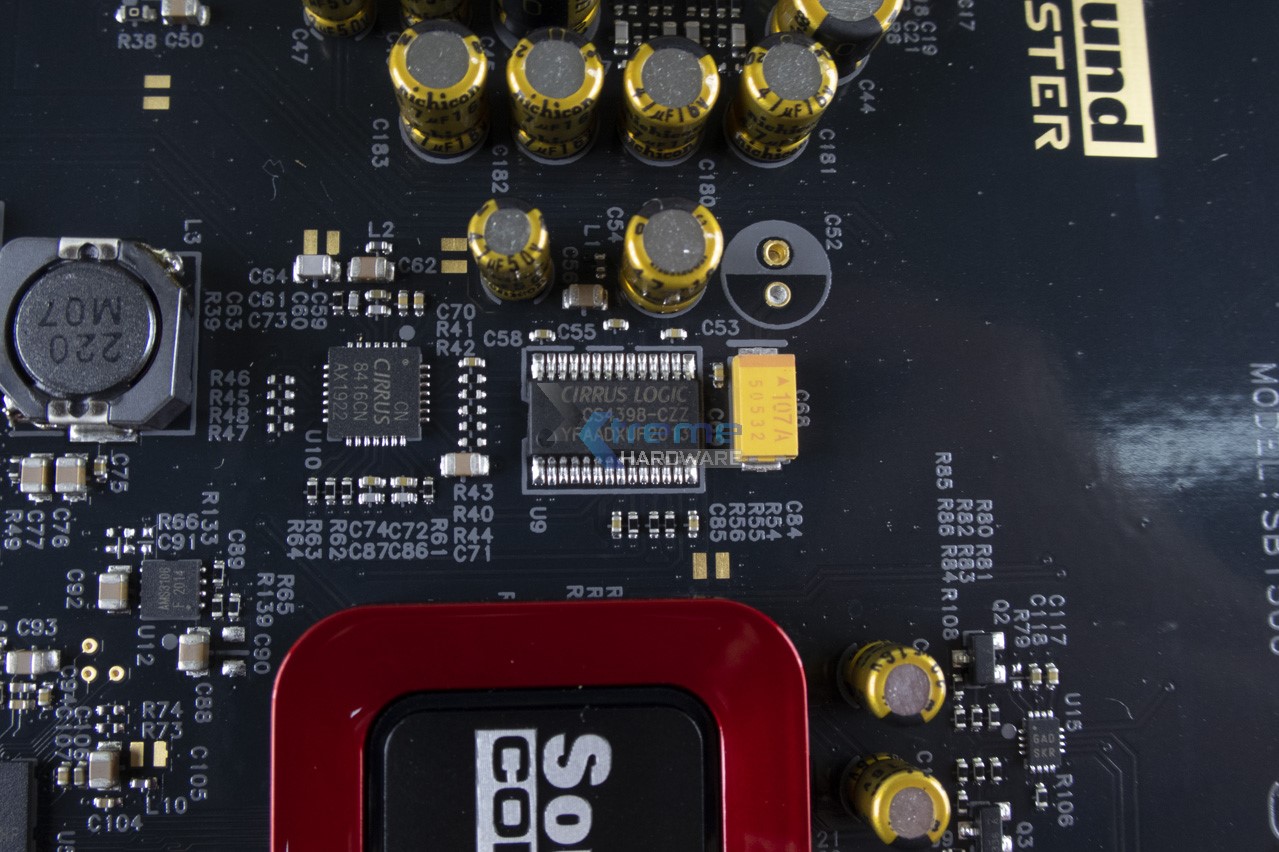

Il secondo è un Cirrus CS4398 un DAC (convertitore da digitale ad analogico) stereo a 24 bit / 192 kHz.
Terminata questa veloce analisi del PCB passiamo al software Sound Blaster Command che accompagna a livello software la totalità della scheda audio di Creative.
